930nm被動鎖模摻釹全光纖結構激光器

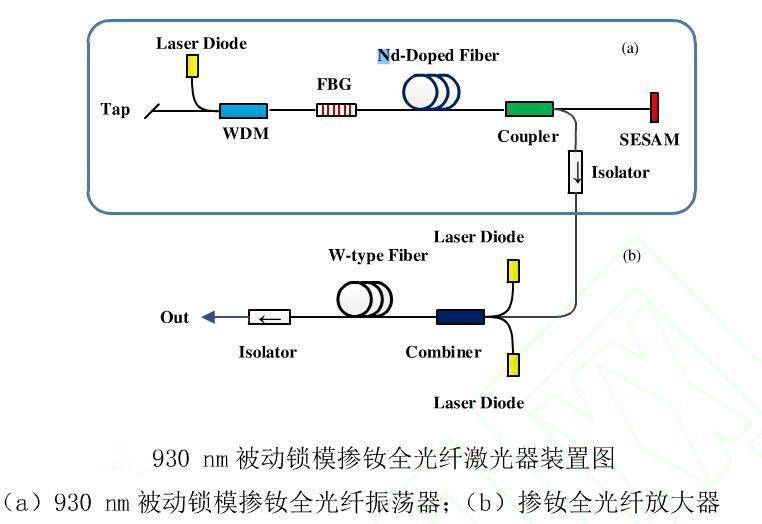

該款型號的振蕩器采用線型腔結構設計，利用半導體可飽和吸收鏡（SESAM）現實被動鎖模，如圖所示。采用的這款SESAM的高反波段為925~1020nm，調制深度30%，非飽和損失20%，消光比50%，弛豫時間常數500fs。振蕩器的抽運源為光纖耦合輸出的單模半導體激光器,中心波長808nm，最大輸出功率200mW。泵浦光通過一個808/930nm的波分復用器耦合進入光纖布拉格光柵（FBG），其中心波長930nm，反射率99.6%，帶寬0.42nm，FBG與SESAM構成諧振腔，可有效定義振蕩器起振波長，很好的抑制了摻釹光纖中四能級輻射躍進，實現了穩定的三能級系統運轉。增益介質為長8cm的雙包層摻釹光纖(Nufern PM-NDF-5/125)，纖芯直徑為5um，包層直徑為125um，該光纖對808nm激光的包層吸收系數為1.1dB/m，對應的纖芯吸收系數為687.5dB/m。用WDM的930nm端為振蕩腔的檢測端，鎖模激光脈沖從激光分束的30%端輸出，70%反饋回激光腔內。

鎖模脈沖經過隔離器后進入摻釹光纖放大器，如圖中所示，該放大器使用的抽運源為兩個多模的808nm半導體激光器，最大平均輸出功率為3.5W；增益介質為一段10m長的W型雙包層摻釹光纖（IXF-2CF-ND-0-5-125-D），該光纖在808nm處的包層吸收率為0.15dB/m，纖芯與包層直徑分別為5um、125um，鎖模脈沖由功率放大器放大后經隔離器進行輸出。激光器中使用的無源光纖皆為HI780，纖芯尺寸為4/125um，此款光纖可保證930nm波段激光單模傳輸。
