OCT的發展史與工作原理

一、背景、發展歷程

百度百科的解釋?zhuān)汗鈱W(xué)相干斷層掃描技術 （Optical Coherence Tomography，簡稱 OCT）是近年來發展較快的一種最具發展前途的新型層析成像技術，特別是生物組織活體檢測和成像方面具有誘人的應用前景，已嘗試在眼科、牙科和皮膚科的臨床診斷中應用，是繼 X-CT 和 MRI 技術之后的又一大技術突破，近年來已得到了迅速的發展。它利用弱相干光干涉儀的基本原理，檢測生物組織不同深度層面對入射弱相干光的背向反射或幾次散射信號，通過掃描，可得到生物組織二維或三維結構圖像。

光學相干斷層成像術(optical coherence tomography，OCT)是一種高分辨率，非接觸性、無創的生物組織成像技術。自從20世紀90年代初應用于眼科臨床以來，這項技術使我們能在活體上獲得類似于眼組織病理改變的影像，提高了我們對一些疾病發生發展過程的認識，是繼眼科放射診斷、超聲診斷、血管造影診斷后又一全新的影像學診斷技術。

第一節眼科影像技術的發展

  1895年倫琴發現X射線后，放射診斷醫學逐漸興起。隨著科學技術的進步，顯像能源不斷發現，特別是計算機技術的介入，使影像的密度和時空分辨均有重大突破。新的影像技術可從多方位、多層次顯示眼部解剖結構及病理變化的信息，開拓了眼部影像檢查的范圍，提高了影像診斷的水平，目前已成為眼科最重要的檢測手段之一。

眼科影像診斷按其像能來源可分為：射線診斷系列、聲像診斷系列、眼底血管造影系列及光信息圖像分析系列。射線診斷系列是在X線基礎上發展起來的，如計算機斷層掃描(computed toInography，CT)和磁共振成像(magnetic resonance imaging，MRI)檢查。除此之外，還有Y-線閃爍掃描(Y—scintigraphy)、發射計算機斷層掃描(emission computed tomography，ECT)及數字減影血管造影(digital subtraction angiography，DSA)等。聲像診斷的超聲技術發展很快，由一維的A超，到二維的B超，現已有三維超聲眼部成像，另外還有彩色多普勒成像(color Doppler inlage，CDI)及超聲生物顯微鏡(ultrasound biomicroscope，UBM)等。眼底血管造影系列常用的是熒光眼底血管造影(fundus fluorescein angiography，FFA)和吲哚青綠脈絡膜血管造影(indocyanine green angiography，ICGA)。OCT作為一種眼科圖像分析方法，是近年來發展起來的眼科特有的診斷技術，它是根據光學原理以光掃描形式將所獲取的信息轉化為數字，經計算機處理，再以圖形或數字形式顯示，提供量化診斷指標。

第二節  OCT的發展

 隨著超聲波檢查在眼科領域的廣泛應用，人們希望發展一種對眼部組織更高分辨率的檢測手段。超聲生物顯微鏡(UBM)的出現在一定程度上滿足了這一要求，它通過使用更高頻率的聲波，可以對眼前段進行高分辨率的成像。但是由于高頻率聲波在生物組織內迅速衰減，它在眼內的探測深度受到一定的限制。如果用光波代替聲波，其缺陷是否可以得到補償呢?1987年，Takada等研究出光學的低相干干涉測量法，它是在纖維光學和光電組件的支持下發展成為進行高分辨率光學測量的方法；Youngquist等則研究出光學相干反射計，其光源是一個直接與光纖耦聯的超級發光二極管，儀器中含有參考鏡面的一個臂位于內部，而另一個臂中的光纖則與類似于照相機的設備相連接。這些都為OCT的出現奠定了理論和技術依據。

1991年，麻省理工學院華裔科學家David Huang等將研制的OCT用于測量離體的視網膜和冠狀動脈。

 實驗中Huang等對去除了角膜和晶體的離體人類視網膜和視盤進行了OCT觀察。OCT光束聚焦在視網膜上，從前到后可鑒別的結構依次為玻璃體、視網膜(視網膜神經纖維層——紅色，視網膜內外叢狀層——黃色至淡藍色)、視網膜下液、視網膜色素上皮(retinal pigment epithelium，RPE)及脈絡膜和鞏膜。與其他視網膜成像技術不同的是，OCT從視網膜不同深度的反向散射光之間作鑒別，辨認出視網膜內各層結構的特征：在橫截面圖中，視網膜的后界為一個紅色的高反射層，對應于RPE和脈絡膜毛細血管層；因信號衰減，在脈絡膜深層及鞏膜僅觀察到弱的反光；在RPE和脈絡膜毛細血管層之前出現的暗帶則代表視網膜光感受器的外節；位于這些外節之前的視網膜中層表現為中等反射；視網膜內界也為一個紅色的高反射層，此層對應于視網膜神經纖維層(retinal nerve fiber layer，RNFL)的解剖定位。由于OCT具有前所未有的高分辨率，類似于光學活檢，因此很快就被發展用于生物組織的測量和成像。

由于眼部的光學特點，OCT技術在眼科臨床應用發展得最快。1995年以前，Huang等科學家運用OCT對離體及活體人眼的視網膜、角膜、前房及虹膜等組織進行測量和成像，不斷完善OCT技術。經過幾年的改進，OCT系統進一步完善，并發展成為一種臨床實用的檢測工具，制成了商品化儀器，并最終確定了它在眼底及視網膜成像方面的優越性。1995年OCT開始正式用于眼科臨床。

1997年，OCT逐漸被應用于皮膚科、消化道、泌尿系統和心血管方面的檢查。食管、胃腸、泌尿系OCT和心血管OCT均為侵入性檢查，類似于內窺鏡和導管，但它的分辨率更高，可觀察超微結構。皮膚OCT為接觸性檢查，也可觀察超微結構。

第三節 視網膜OCT

1995～1996年的臨床研究主要集中在波士頓的新英格蘭眼科中心和麻省理工大學的電機工程和計算機系。Hee等對正常人眼視網膜進行OCT成像，發現0CT得出的視網膜(包括中心凹和視乳頭)橫截面圖像與其組織學切片相關。1996年后，OCT逐漸被世界各地眼科醫生所認知，并迅速得到了廣泛的臨床應用?？茖W(xué)家根據臨床應用反饋，不斷從操作程序、分析軟件、儀器構件等方面對OCT儀進行完善和改進，以便臨床操作更方便、功能更齊全、分析更精確。

一．OCT1

最初應用于臨床的OCT為OCT1(Zeiss—Humphrey OCT一2000，軟件版本A4)，分別由控制臺和動力臺組成?？刂婆_(tái)包括OCT計算機、OCT顯示器、控制板和監視屏；動力臺包括眼底觀察系統、干涉光控制系統。由于控制臺和動力臺為相對獨立的裝置，兩者之間由導線相連，所以?xún)x器體積較大，所占空間較大。

    OCT1的掃描程序包括線性?huà)呙?、環形掃描、重復掃描、組合環形掃描、6條線光柵掃描、3個同心圓掃描、放射狀線性?huà)呙?、十字交叉線掃描、矩形掃描和視乳頭(1．5 R，2．0 R，R=1．73 mm)掃描。

    OCT1的分析程序分為圖像處理和圖像測量。圖像處理包括圖像標準化、圖像校準、圖像校準與標準化、圖像高斯平滑、圖像中值平滑；圖像測量程序較少，只有視網膜厚度測量與視網膜神經纖維層厚度測量。

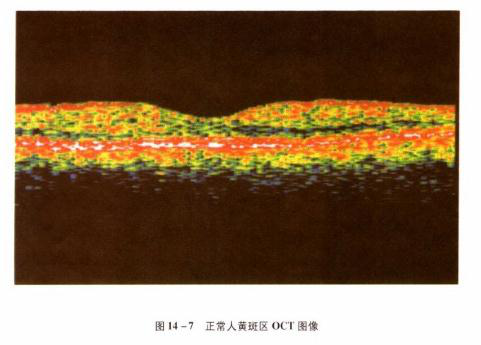

OCT1可以顯示黃斑區視網膜的神經纖維層、內外叢狀層、光感受器層和RPE／脈絡膜毛細血管復合層。但由于OCT1的掃描程序及分析程序均較少，因而很快被OCT2所取代。

二、OCT2

    OCT2是在OCT1的基礎上進行軟件升級形成(Zeiss～Humphrey OCT一2010，軟件版本A5，A6．1)。也有一些儀器是將控制臺和動力臺合二為一，形成OCT2的儀器，這種儀器減少了圖像監視器，在同一個電腦熒屏上觀察OCT圖像和監視患者的掃描部位情況，但操作與OCT1相似，是在控制板上手動操作。

    OCT2除保留部分OCT1的掃描程序外，將線性?huà)呙韬铜h(huán)形掃描分為單線掃描和組線掃描、單環掃描和組環掃描，并增加了黃斑區和視網膜神經纖維層地形圖掃描。

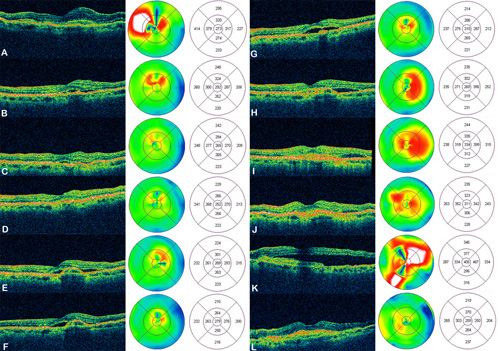

OCT2增加了不少分析程序。除保留視網膜厚度測量、視網膜神經纖維層厚度測量外，增加了黃斑視網膜地形圖分析、掃描剖面厚度測量、視網膜神經纖維層地形圖分析、視網膜神經纖維層平均值測量。

在視網膜厚度(特別是黃斑中心凹厚度)測量及RNFL厚度測量方面，OCT2的可重復性更佳，對黃斑厚度的測量其變異值小于11μm。運用OCT2，人們對各種眼科疾病進行了更廣泛和更深入的研究。

三、OCT3

    2002年OCT3(Zeiss-Humphrey OCT-3000，軟件版本A1．1)的出現，標志著OCT技術進入一個新的階段。OCT3除操作界面更友好，全部操作都可用鼠標在電腦上完成外，其掃描和分析程序日趨完善。更重要的是，OCT3的分辨率更高了，其軸向分辨率≤10 μm，橫向分辨率為20μm。OCT3獲取的軸向樣本從原來的1個A掃描的128個增加到768個，因此OCT3的積分從原來的131 072個增加到786 432個，構建的掃描組織橫截面圖像的層次結構更清晰。此外它的設計也可用于眼前段成像。

    OCT3提供了18種掃描程序，包括重復掃描、線性?huà)呙?、環形掃描、光柵掃描、交叉線掃描、放射線掃描、黃斑厚度地形圖掃描、視乳頭掃描、成比例環形掃描、同心圓掃描、視網膜神經纖維層厚度(3．4)掃描、視乳頭環形掃描、視網膜神經纖維層厚度(2．27×視盤)掃描、X線掃描、視網膜神經纖維地形圖掃描、快速黃斑厚度地形圖掃描、快速視乳頭掃描和快速視網膜神經纖維層厚度掃描。

OCT3共提供19種分析程序，包括圖像標準化、圖像校準、圖像標準化與校準、圖像高斯平滑、圖像中值平滑、圖像成比例處理、剖面圖厚度測量、視網膜厚度測量、視網膜地形圖測量、視網膜厚度／容積測量、視網膜概率圖、視網膜厚度／容積表、視網膜厚度／容積變化、視網膜神經纖維層厚度、視網膜神經纖維層平均厚度、視網膜神經纖維層厚度地形圖、視網膜神經纖維層厚度變化、視網膜神經纖維層厚度系列分析和視乳頭分析等。

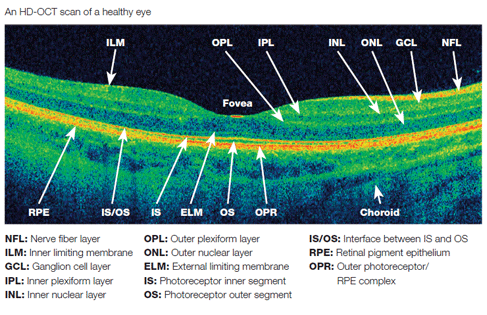

由于OCT3的分辨率提高，所以黃斑區的掃描圖像可以辨認出更多層次，當成像較好時，在圖像中可以分辨出視網膜的7～8層，甚至9層結構，可以更清楚地觀察視網膜各層結構的病變。此外，OCT3首次提供了視乳頭分析程序，使OCT在青光眼診斷方面提供了更廣泛的應用前景。2003年底開發的OCT3新的軟件版本(STRATUS OCT 2．0)提供了正常人視網膜神經纖維層厚度的標準化數據，將患者的視網膜神經纖維層厚度與正常值進行比較，可以提高青光眼的診斷準確性。盡管OCT3的掃描程序和分析程序不斷完善，但隨著臨床應用以及對圖像分析要求的日益提高，其掃描和分析程序也將不斷更新以滿足臨床需要。

第四節眼前段OCT

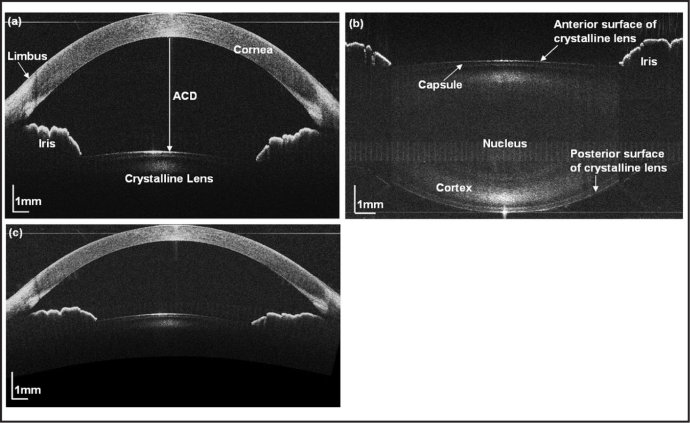

    早在1994年OCT出現之初，Izatt等就在實驗室條件下對一只正常人眼進行眼前段的OCT檢查，測量其角膜厚度、前房深度、虹膜厚度，并對角膜、房角及虹膜進行成像。

超聲生物測量、共焦顯微鏡(confocal microscopy)、鏡面反射顯微鏡(specular microscopy)及經改良的光學生物測量均可用于測量角膜厚度。但是，前三者均為侵入性檢查，需接觸角膜表面，而后者雖為非接觸性檢查，但對角膜上皮光線的反射要求很高，當角膜缺氧、上皮光線散射增加時則難以測量。由于OCT具有非接觸性的優點，雖然它主要是用于視網膜成像，但人們?nèi)匀煌ㄟ^(guò)各種方法用OCT進行眼前段成像。實際上，用OCT2對眼前段進行成像時，只需要被檢查者的頭位比檢查視網膜時稍向后移，即可使掃描光束在角膜上聚焦。而用OCT3檢測患者時頭位不用移動即可進行成像。OCT對視網膜成像是直線型的，實際上是儀器的設計補償了視網膜的彎曲度，由于角膜的曲率半徑較視網膜小，所以當其用于角膜成像時，所成的角膜像的彎曲度比實際要大，對周邊角膜厚度測量有一定的影響。

為了克服用視網膜OCT儀進行眼前段掃描時掃描深度不足的缺點，科學家發明了一種附加裂隙燈的OCT對角膜及眼前段進行成像。這種OCT儀其中一個臂的末端伸展為一個特殊的平臺，其上裝置標準的裂隙燈。裂隙燈直接對眼前段的結構進行成像，操作者可通過目鏡或攝像機看到這些結構，并把焦點定在所需要測量的平面(如角膜)上。由于眼前段研究通常需要比較大的景深，因此OCT光束的橫向光斑通常也比較大，其OCT圖像在橫向上的分辨率和放大倍數都比較低。焦點分別在角膜、前房角和眼前段時，其分辨率分別為18μm、22μm、44μm。

OCT對角膜進行成像時，掃描每到組織交界處即出現高反射，呈現一個峰，第一個峰和最后一個峰之間的距離為角膜厚度，而第一個峰和第二個峰之間的距離則為角膜上皮厚度。利用OCT對角膜厚度的測量值與超聲生物測量有高度的一致性，具有高準確性和可重復性，不但可測量全角膜厚度、角膜上皮厚度，還可通過計算得出角膜曲率，也可用于屈光手術前后監測角膜的改變。

二、OCT工作原理

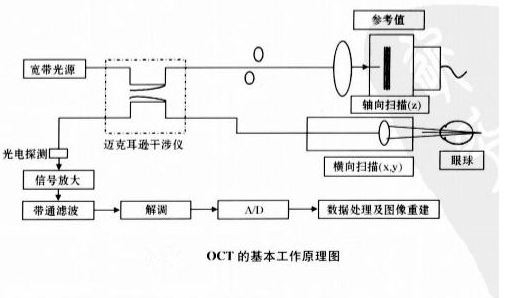

OCT基Michelson的干涉度量學 , 以超發光二極管發光體作為光源 。經光導纖維進入光纖耦聯器 , 光束被分 為兩束,一束經過眼的屈光介質射向視網膜 , 另一束進人參照系統 。 兩個光路中反射或反向散射的光線在光纖耦聯器被重新整合為一束并為探測器所探測 , 對不同深度組織所產生的反向散射強度和延擱時間進行測 量 。通過對偽彩色的灰階值進行實時的顯示來獲得圖像 , 像紅 、黃 、亮綠這樣明亮的顏色代表發射強的區域 , 而藍黑等暗色代 表低反射區 , 綠代表中等反射區 。

OCT成像的原理與超聲波類似，是運用反射的近紅外線做為成像媒介形成影像，而非運用反射的音波。近紅外線(一般為800~1300nm)來源分為兩個途徑，其中一個途徑用于組織取樣；另一個則用于參考反射鏡。取樣手臂掃描經過組織時，可運用干涉儀，以參考臂的光線持續阻絕取樣組織后端發出的反射。對于持續阻絕的光線，會執行數字信號處理算法，以達到深度解析的軸狀掃描。將這些掃描相互堆棧即可形成2D或3D的組織影像。

目前OCT分為兩大類：時域OCT（TD-OCT）和頻域OCT（FD-OCT）。冠狀動脈內OCT最常見的形式為時域OCT（TD-OCT）。時域OCT是把在同一時間從組織中反射回來的光信號與參照反光鏡反射回來的光信號疊加、干涉，然后成像。頻域OCT的特點是參考臂的參照反光鏡固定不動，通過改變光源光波的頻率來實現信號的干涉。

FD-OCT分為兩種：

（1）激光掃描OCT（SS-OCT），這種OCT利用波長可變的激光光源發射不同波長的光波；

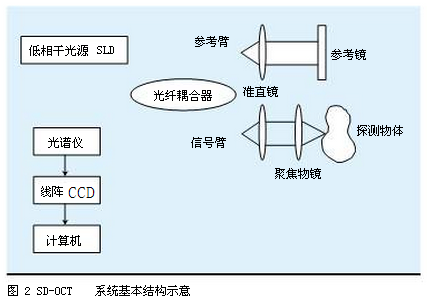

（2）光譜OCT（SD-OCT），它利用高解像度的分光光度儀來分離不同波長的光波。

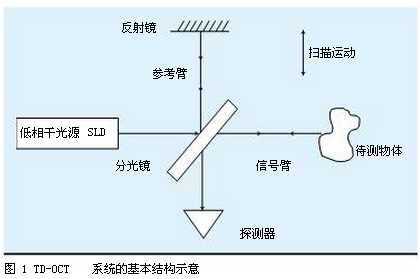

TD-OCT有兩個光源，主光源是超亮度發光二極管，發射寬帶近紅外線（中心波長1310um，帶寬40-50um）。從光源發出的近紅外線通過光纖及探頭到達人體組織。組織反向散射回來的光波被探頭收集，同參考臂的光波信號結合形成干涉，然后經過計算機解析，構建出顯示組織內部微觀結構的高解析度圖像。另外，因?yàn)榻t外線很難穿過紅細胞，OCT成像時需阻斷血流或沖洗血管以排除血管中的血液。這種方法的缺點是造成心肌缺血，而且操作較復雜，限制了OCT的臨床應用。

新一代的OCT成像系統-FD-OCT最大的優先是更高速度的掃描，每秒鐘的掃描幀數為100幀，只需注射一次造影劑就可完成冠脈血管的成像，徹底擯棄了球囊阻斷血流的方法，大大提高了操作的安全性。FD-OCT在掃描速度提高的同時圖像的分辨率也得到了提高，更清楚的看到病變的微細結構特征。FD-OCT拓寬了OCT檢查的適應癥，左主干病變、開口病變等均可獲得滿意的圖像。

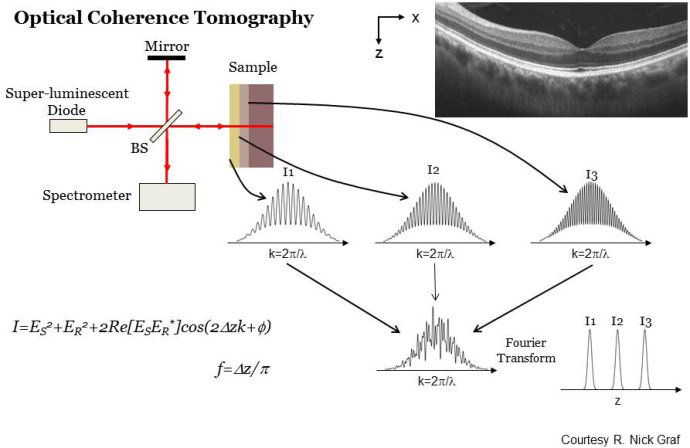

頻域OCT技術比起時域來說能使系統改善靈敏度的同時顯著地提高了采樣速度。在譜域OCT中，全部的深度結構（A掃描）被同步獲得而不需要深度掃描。其核心部件是寬帶光源照明的邁克爾遜（Michelson）干涉儀和光譜儀，獲取速度僅由光譜儀中CCD攝像機的讀出速度所限制，而記錄的后向散射光的強度僅作為光譜頻率而不是時間的函數。同時譜域OCT信號在光譜密度中被采樣，且作為一個傅立葉重構的結果，改善了信噪比（SNR）。

三、OCT技術應用

3.1 眼科的應用

OCT是一種新的光學診斷技術，可進行活體眼組織顯微鏡結構的非接觸式、非侵入性斷層成像。OCT是超聲的光學模擬品，但其軸向分辨率取決于光源的相干特性，可達10um ,且穿透深度幾乎不受眼透明屈光介質的限制，可觀察眼前節，又能顯示眼后節的形態結構，在眼內疾病尤其是視網膜疾病的診斷，隨訪觀察及治療效果評價等方面具有良好的應用前景。參考4中有使用OCT技術進行眼病診斷的詳細說明。

3.2 病理科的應用

OCT技術最重要的應用之一是探測人體軟組織的早期癌變。癌癥的早期診斷是挽救病人生命的關鍵，唯一確定的診斷方法是通過活組織檢查，問題是需要花費一定的診斷時間，且給出的結論與分析人員的經驗等主觀因素有很大關系，準確測定癌變區的邊界就更加困難。OCT則依據癌變組織具有與健康組織不同的光譜特性和結構，得到組織清晰的像，由此實時而準確地進行診斷。因?yàn)椴捎昧擞?jì)算機進行信號處理，所得結果與操作人員的主觀因素?zé)o關。另外，OCT技術將成為對皮下組織病變進行實時診斷而無需活組織檢查的一種權威方法，但在此之前還需要更多的臨床試驗揭示其優點及待解決的問題。
在跨科手術方面，OCT可在去除腫瘤的手術過程中分析有無癌細胞。一般而言，外科醫生取出腫瘤周?chē)M織時，總是希望能清除所有的癌細胞。而被清除的腫瘤及周?chē)慕M織會送至病理實驗室進行一周的分析，以做出手術后的書面報告。由于OCT影像在組織學/病理學應用均為相同的分辨率，因此手術室中的OCT系統能夠讓外科醫生在手術過程中精確地知道需要清除多少組織，同時留下多少安全邊緣部份，采用如此的做法便不會錯誤去除未感染癌癥的組織，因而省卻后續手術的費用及痛苦。OCT技術能夠讓醫生以組織學的分辨率水平，實時看見影像，以便在第一次進行去除腫瘤的外科手術時做出更好的決定。
日后會有更多采用OCT技術的醫療應用。例如，OCT能夠搭配穿刺切片切除早期階段的小腫瘤。對于罹患乳癌的病患，OCT可搭配視覺及‘智能’信號處理技術，引導細針插入精確的腫瘤位置，以查明疑似感染的組織，盡可能減少手術的侵入性。對于心血管疾病患者，OCT可搭配極小型導管支架，更準確地找出血管內支架或檢查斑塊沉積。在這些類型的應用中，先進的數字信號處理技術不僅能夠達到絕佳的影像畫質，而且能夠進行組織分類。

3.3 非醫學領域的應用

OCT 研究的最初目的是為生物醫學的層析成像，并且醫學應用仍然繼續占主導地位。除了在醫學領域的應用，隨著 OCT 技術的發展，OCT 技術正在向其他領域推進，特別是工業測量領域，如位移傳感器、薄底片的厚度測量以及其他可以轉換成位移的被測物的測量。最近，低相干技術已作為高密度數據存儲的關鍵技術。OCT 技術還可用于測量高散射聚合物分子的殘余孔隙、纖維構造和結構的完整性。還可以用于測量材料的鍍層。OCT 技術還能用于材料科學，J.P.Dunkers 等人使用OCT 技術對復合材料進行了無損傷的檢測 。 M.Bashkansky 等人利用 OCT 系統對陶瓷材料進行了檢測，拓展了 OCT 技術的應用范圍。S.R.Chinn 等還對 OCT 在高密度數據存儲中的應用進行了研究，實現多層光學存儲和高探測靈敏度。

四、未來趨勢

在未來新一代OCT醫療成像技術的趨勢中，將部署功能更強大的多核DSP，以縮短成像時間，并提高影像分辨率。處理OCT影像的軟件算法目前正處于開發階段。一項被稱為偏振敏感OCT(PS-OCT)的技術能夠運用處理算法將光信號極化，以產生視覺對比度更高的影像。高清晰度影像可呈現在齲齒中的小洞或微小的節結及腫瘤。
另一項未來的OCT應用是檢查眼部極為細小的血管，其中OCT可使用多普勒成像技術繪制血流量圖，并估計血流速度。其原理與超聲波類似，但是分辨率更高，可提早診斷出糖尿病以及某些眼部疾病?？删幊?/span>DSP架構能夠針對信號處理應用提供準確且可擴展的平臺，因此有助于此類新型算法的開發及快速部署。

OCT作為一種非接觸性、非侵入性、高分辨率的成像手段，必將越來越多地應用于臨床醫學和科學研究。未來的OCT將在以下三個方面繼續發展

一、提高分辨率

(一)超聲介導的OCT

OCT的軸性分辨率與光源的帶寬有關。商業用途OCT分辨率為10～20μm，實驗室固體激光光源OCT分辨率可達4μm。但是這種分辨率是基于單一散射情況下的，當多種散射存在時，隨著深度增加，分辨率迅速下降。超聲介導的OCT可減低多種散射的作用。實驗證明，持續超聲介導可提高17％的分辨率，脈沖超聲介導可提高8％的分辨率，同時圖像的噪音減低。

    (二)雙光線OCT

雙光線OCT消除軸性眼球運動對OCT圖像的影響，這是由于它是以角膜前表面作為參考平面。為了提高信號質量，反射在角膜及視網膜上不同波段曲率的光線被一個衍射的光學元素整合。為了提高軸性分辨率，運用了有效波長為50μm的廣譜整合光源，而且屈光間質的散射都可得到補償。用傳統的及雙光線OCT對正常人的黃斑中心凹和視網膜神經纖維層厚度進行了檢查，并對比兩者的結果，發現改進的OCT軸性分辨率提高，特別是對中心凹的成像，可顯示傳統OCT顯示不出的微結構細節。而且雙光線OCT的軸性穩定性可以使記錄眼底各層的特殊幾何學輪廓成為可能。

(三)附加熱光源的OCT

附加熱光源的OCT在其輔助的幾何學設備中附加了一個3 W的燈泡，使其軸性分辨率在一般組織可達1．1μm，在標準玻片上可達0．7μm，可以觀察到涂片上的上皮細胞。

二、增加探測范圍

(一)經鞏膜OCT

鞏膜為高散射組織。光源為1 310 nm波長的OCT可穿透鞏膜對摘除的眼球進行成像。而附加了裂隙燈的波長為1 310 nm的OCT可對活體眼球進行經鞏膜0CT檢查，兩者均可對前房角及睫狀體清晰成像。

    (二)偏振敏感性OCT

    偏振敏感性OCT(Polarization sensitive optical coherence tomography，PSOCT)可在混濁的介質中增加極性狀態下的光反射，從而提高各層組織間的對比度，提供深度分辨性的測量。雙光源、雙探測器的PSOCT可有效地應用于軟組織(如皮膚)的測量。

    (三)鉻激光OCT

    這種OCT運用Cr激光作為光源，其攝像系統為遠紅外線照相機，它可對多種組織進行成像，包括人的皮膚、鼠的耳朵等。

    (四)彩色多普勒OCT

    彩色多普勒OCT(color doppler optical coherence tomography，CDOCT)是OCT功能的延伸，它可在混濁的介質中實時測量血流。經多普勒處理的數據通過運用一種新的自相關技術軟件，使數據的時間范圍的信號得到處理。這種多普勒處理方法與高速OCT系統配伍，使實時的血流成像成為可能。在模擬組織的人體模型中CDOCT可對雙方向的血流進行每秒4幅圖的橫截面成像。在鼠的股動脈CDOCT可對搏動的血流進行每秒8幅圖的成像。

    三、三維OCT

    三維OCT首先用于體外的人類輸卵管和周?chē)窠?jīng)成像。Ito等將三維OCT用于活體的玻璃體黃斑牽引綜合征的成像，與傳統OCT相比，其成像的層次更豐富，提高了視網膜各層組織間的對比度，使前膜和視網膜之間的關系更為突出。

    20世紀90年代末期，我國較大城市的醫療機構先后購進了Zeiss-Humphrey的OCT掃描儀，對黃斑疾病和青光眼進行臨床檢查。主要對正常人黃斑厚度、黃斑裂孔、中心性漿液性視網膜脈絡膜病變、老年性黃斑變性、視網膜中央靜脈阻塞、視網膜中央動脈阻塞、糖尿病性視網膜病變、視網膜前膜、先天性視網膜劈裂、Stargardt病、正常人視網膜神經纖維層、青光眼視網膜神經纖維層等方面進行了大量研究。至2004年止，在《中華眼底病雜志》、《中華眼科雜志》、《中華醫學雜志(英文版)》等雜志已刊登有關OCT臨床應用的文章100多篇，大大提高了我國黃斑疾病和青光眼的臨床診斷水平。

目前的OCT技術的局限性主要表現為沒有標準化的數據庫可供比較，在屈光間質混濁的情況下(如致密的角膜中央瘢痕、中等到嚴重的后囊下白內障、明顯的玻璃體混濁)很難獲得清晰的OCT圖像，尤其對定量分析影響較大。但是隨著圖像分析技術的進一步發展，OCT技術將不斷完善和開發，其量化指標的客觀性將更為突出，分辨率將進一步提高，將為臨床提供更有價值的圖像數據資料。
