產品名稱：1310nm1550nm1580nm高功率保偏隔離器1-20W
1310nm1550nm1580nm高功率保偏隔離器
多波長可選功率可選
其他帶寬請聯系我們咨詢
【產品詳情】
| 高功率在線式保偏隔離器 1550nm 1-20W | |||||||||||||||||||||||||||||||||||||||
| 1550nm大功率保偏隔離器，是允許光向一個方向通過而阻止向相反方向通過的無源器件，作用是對光的方向進行限制，使光只能單方向傳輸，通過光纖回波反射的光能夠被光隔離器很好的隔離，提高光波傳輸效率.它采用了熊貓型偏振保持光纖來保持高消光比的輸入光偏振。該器件通光被使用在光纖放大器系統中，特別是泵浦激光器后端來保護激光器。該器件主要使用了法拉第的磁旋光原理。結構緊湊，有單級雙級兩種針對不同隔離度要求的設計?？蛇x波長有1310、1450、1480、1510、1550、1580、1610、1620、1625、1650等等。 | |||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
| 產品特點 | |||||||||||||||||||||||||||||||||||||||

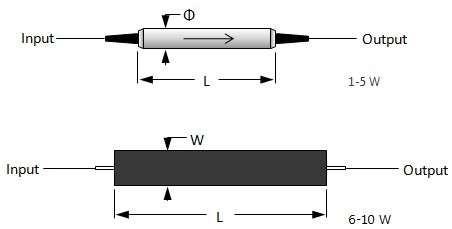

| ? 低插入損耗 | 1-5W | ||||||||||||||||||||||||||||||||||||||
| ? 高隔離度和一致性 | |||||||||||||||||||||||||||||||||||||||
| ? 承受高功率 | |||||||||||||||||||||||||||||||||||||||
| ? 高消光比 | |||||||||||||||||||||||||||||||||||||||
| 應用 | |||||||||||||||||||||||||||||||||||||||
| ?光纖放大器 | |||||||||||||||||||||||||||||||||||||||
| ?光纖激光器 | 6-20W | ||||||||||||||||||||||||||||||||||||||
| ?實驗室研究 | |||||||||||||||||||||||||||||||||||||||
| 產品規格 | |||||||||||||||||||||||||||||||||||||||
| 指標名稱 | 單位 | 標準值 | 極限值 | ||||||||||||||||||||||||||||||||||||
| 級別類型 | 單級 | 雙級 | |||||||||||||||||||||||||||||||||||||
| 中心波長 | nm | 1310、1480、1550 or customized | |||||||||||||||||||||||||||||||||||||
| 帶寬范圍 | n, , m | ±20 | |||||||||||||||||||||||||||||||||||||
| 插入損耗（Type） | dB | 0.35 | 0.4 | ||||||||||||||||||||||||||||||||||||
| 插入損耗 | dB | 0.5 | 0.6 | Max. | |||||||||||||||||||||||||||||||||||
| 峰值隔離度(Type) | dB | 42 | 58 | ||||||||||||||||||||||||||||||||||||
| 隔離度（@23℃） | dB | 28 | 48 | Min. | |||||||||||||||||||||||||||||||||||
| 消光比（快軸截止） | dB | 25 | Min. | ||||||||||||||||||||||||||||||||||||
| 消光比（雙軸工作） | dB | 22 | Min. | ||||||||||||||||||||||||||||||||||||
| 回波損耗 | dB | 55 | Min. | ||||||||||||||||||||||||||||||||||||
| 通光功率(CW) | W | 1.3.5.10.20 or customized | |||||||||||||||||||||||||||||||||||||
| 拉伸載荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||
| 光纖類型 | PM Panda Fiber | ||||||||||||||||||||||||||||||||||||||
| 操作溫度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 儲藏溫度 | ℃ | -50 to +85 | |||||||||||||||||||||||||||||||||||||
| 備注 | |||||||||||||||||||||||||||||||||||||||
| * 測試數據是不包含接頭值。若帶接頭需求，接頭只承諾1W連續功率，默認慢軸與接頭Key鍵對準。 | |||||||||||||||||||||||||||||||||||||||
| * 隨著技術的持續改進，產品的封裝結構會有略微調整，如介意請下單請與我們仔細確認。 | |||||||||||||||||||||||||||||||||||||||
| * 脈沖功率條件，請與我們聯系細節 | |||||||||||||||||||||||||||||||||||||||
| 訂購信息 | |||||||||||||||||||||||||||||||||||||||
| HPMI-AAAA-B-C-DD-EE-F-GG | |||||||||||||||||||||||||||||||||||||||
| 波長 AAAA | 級別類型 C | 尾纖套管類型 C | 長度 DD | 接頭 EE | 工作方式 F | 功率 GG | |||||||||||||||||||||||||||||||||
| 1550 - 1550nm | S - Single Stage | B - 250um Bare Fiber | 05 - 0.5m | NE - None | F - Fast Axis | 01 - 1W | |||||||||||||||||||||||||||||||||
| 1650 - 1650nm | D - Dual Stage | L - 900um Loose Tube | 08 - 0.8m | FA - FC/APC | Blocked | 03 - 3W | |||||||||||||||||||||||||||||||||
| SSSS - Specify | 10 - 1.0m | FP - FC/PC | B - Both Axis | 05 - 5W | |||||||||||||||||||||||||||||||||||
| 15 - 1.5m | SA - SC/APC | Operating | 10 - 10W | ||||||||||||||||||||||||||||||||||||
| SS - Specify | SP - SC/PC | SS - Specify | |||||||||||||||||||||||||||||||||||||
| LA- LC/APC | |||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | |||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
