產品名稱：1X4 PM DWDM Module 100G
1分4保偏密集波波分復用器PM DWDM 100G
中心波長均為ITU標準波長
單波長器件，多波長集成模塊均可訂制
高功率可訂制
【產品詳情】
| 4通道 PM DWDM Module 100G | |||||||||||||||||||||||||||||||||||||||
| 4通道PM DWDM保偏密集波分復用器模塊是基于薄膜濾波器技術，符合ITU標準通道。PMDWDM 技術是利用偏振保持光纖的帶寬以及低損耗的特性，采用多個波長作為載波，允許各載波信道在光纖內同時傳輸。1x4.1x8.1x16模塊可選。 | |||||||||||||||||||||||||||||||||||||||
| 產品特點 |
|
||||||||||||||||||||||||||||||||||||||
| ? ITU標準 | |||||||||||||||||||||||||||||||||||||||
| ? 低插入損耗 | |||||||||||||||||||||||||||||||||||||||
| ? 高通道隔離 | |||||||||||||||||||||||||||||||||||||||
| ? Telcordia標準測試 | |||||||||||||||||||||||||||||||||||||||
| 應用 | |||||||||||||||||||||||||||||||||||||||
| ?光纖放大器 | |||||||||||||||||||||||||||||||||||||||
| ?光插分復用系統 | |||||||||||||||||||||||||||||||||||||||
| ?電力系統 | |||||||||||||||||||||||||||||||||||||||
| 產品規格 | |||||||||||||||||||||||||||||||||||||||
| 指標名稱 | 單位 | 標準值 | 極限值 | ||||||||||||||||||||||||||||||||||||
| 中心波長 | nm | ITU Grid | |||||||||||||||||||||||||||||||||||||
| 信道間隔 | GHz | 100 | |||||||||||||||||||||||||||||||||||||
| 通帶帶寬 | nm | 0.22 (±0.11) | Min. | ||||||||||||||||||||||||||||||||||||
| 插入損耗 | dB | 2.4 | Max. | ||||||||||||||||||||||||||||||||||||
| 寬帶平坦度 | dB | 0.3 | Max. | ||||||||||||||||||||||||||||||||||||
| 相鄰?fù)◣Ц綦x度 | dB | 25（Demux）15（Mux） | Min. | ||||||||||||||||||||||||||||||||||||
| 非相鄰?fù)◣Ц綦x度 | dB | 40（Demux）25（Mux） | Min. | ||||||||||||||||||||||||||||||||||||
| 消光比（Type) | dB | 20 | |||||||||||||||||||||||||||||||||||||
| 消光比 | dB | 18 | Min. | ||||||||||||||||||||||||||||||||||||
| 損耗熱穩定性 | dB/℃ | 0.005 | Max. | ||||||||||||||||||||||||||||||||||||
| 波長偏移量 | nm/℃ | 0.002 | Max. | ||||||||||||||||||||||||||||||||||||
| 回波損耗 | dB | 45 | Min. | ||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||
| 偏振模色散 | ps | 0.1 | Max. | ||||||||||||||||||||||||||||||||||||
| 承受功率（CW） | mW | 300（提供高功率定制服務） | Max. | ||||||||||||||||||||||||||||||||||||
| 光纖類型 | PM Panda Fiber | ||||||||||||||||||||||||||||||||||||||
| 拉伸載荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||
| 操作溫度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 儲藏溫度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||

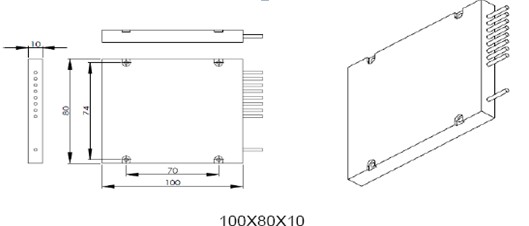

| 封裝尺寸 | mm | Plastic Box 100X80X10 | |||||||||||||||||||||||||||||||||||||
| 備注 | |||||||||||||||||||||||||||||||||||||||
| * 以上為不含接頭測試數據。含接頭后損耗增加0.3dB,回?fù)p減少5dB。 | |||||||||||||||||||||||||||||||||||||||
| 訂購信息 | |||||||||||||||||||||||||||||||||||||||
| PMDWDM-AAA-BB-C-DD-E-FF-GG | |||||||||||||||||||||||||||||||||||||||
| 通道間隔 AAA | 通帶 BB | 模式 C | 中心波長(ITU Grid) DD | 套管類型 E | 尾纖長度 FF | 接頭類型 GG | |||||||||||||||||||||||||||||||||
| 100 - 100GHz | 04 - 4 Channel | M - Mux | 01 - CH01 | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||
| 200 - 200GHz | 08 - 8 Channel | D - Demux | 02 - CH02 | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||
| SS - Specify | ... | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||
| 60 - CH60 | 15 - 1.5m | SA - SC/APC | |||||||||||||||||||||||||||||||||||||
| SS - Specify | SP - SC/PC | ||||||||||||||||||||||||||||||||||||||
| LA- LC/APC | |||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | |||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
